Микродвигатель Weiguang YZF25-40 для холодильника (90 Вт)

Описание двигателя вентилятора YZF25-40 Weiguang

Электродвигатель вентилятора YZF25-40 Weiguang серии YZF — компактный однофазный микродвигатель переменного тока с экранированными полюсами. В такой конструкции часть каждого полюса охвачена медным кольцом; ток в кольце создаёт сдвиг фаз магнитного потока, за счёт чего двигатель самозапускается без конденсатора и вращается в фиксированном направлении. Это упрощает схему подключения, повышает надёжность и снижает стоимость узла.

Микродвигатель YZF25-40 применяется в холодильном оборудовании: витринах, шкафах, бонетах и испарительных/конденсаторных блоках, а также в малогабаритных вентиляционных модулях и системах охлаждения теплообменников. Двигатель имеет монтажные опоры с межцентровым расстоянием 26 мм, что облегчает установку и замену при сервисе.

Технические характеристики

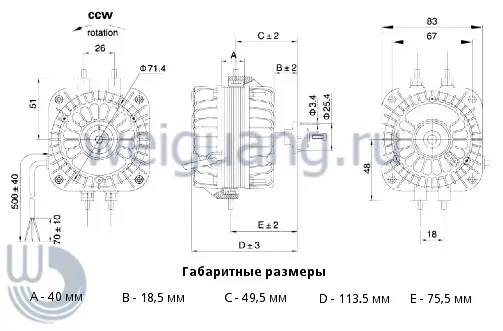

Габаритные размеры

Особенности электродвигателя YZF25-40

• Серия YZF отличается компактностью, малой массой и унифицированными местами крепления, поэтому микродвигатель YZF25-40 легко встроить в стандартные узлы холодильного оборудования при сохранении высокой энергетической эффективности.
• Однофазный характер питания (220–240 В, 50/60 Гц) позволяет подключать двигатель напрямую к бытовой или коммерческой сети без пускового конденсатора, что упрощает электрическую схему и снижает количество отказов.
• Толщина статора составляет 40 мм; такая магнитопроводящая часть обеспечивает выходную мощность 90 и стабильный запуск вентилятора при повторных пусках и низких температурах.
• Модель поставляется без крыльчатки; на вал двигателя можно устанавливать рабочее колесо требуемого профиля диаметром до 300 мм в зависимости от аэродинамических требований конкретной системы.
• Диапазон температуры окружающей среды от −30 до +50…+60 °C (в зависимости от исполнения) позволяет использовать микродвигатель в морозильных камерах, холодильных витринах и на холодных складах.
• Срок службы более 20 000 ч при соблюдении регламента эксплуатации обеспечивает длительную работу вентилятора без внеплановой замены.
• Втулочный подшипник скольжения даёт плавный ход ротора, низкий уровень вибраций и шума, при этом конструкция остаётся простой и не требует сложного обслуживания.
• Степень защиты IP42 надёжно защищает обмотку и элементы двигателя от попадания твёрдых частиц крупнее 1 мм и вертикально падающих капель конденсата внутри корпуса холодильника.
• Класс изоляции B допускает нагрев обмоток до 130 °C, что повышает термический запас прочности при длительной работе в тяжёлых условиях.
• Допускается монтаж двигателя горизонтально или вертикально; при правильной ориентации корпуса сохраняется ресурс подшипников и устойчивость к вибрации.
• Режим работы S1 означает возможность непрерывной круглосуточной эксплуатации без ограничения по числу часов, что критично для коммерческого холода.
• Импедансная защита обмотки ограничивает ток при заклинивании вала или остановке крыльчатки, снижая риск перегрева и выхода двигателя Weiguang с экранированными полюсами из строя.
